Bei der Rohrdämmung entscheidet sich viel schon vor dem ersten Handgriff: Ist die Dämmdicke regelkonform, passt das Material zur Betriebstemperatur und hält die Kaschierung dem Einbauort stand? Wer hier sauber plant, spart sich Nachbesserungen bei der Abnahme – und der Bauherr spart über die Nutzungsdauer bares Geld. Dieser Beitrag fasst zusammen, was das Gebäudeenergiegesetz fordert und worauf es bei der Auswahl von Rohrschalen ankommt.
Die GEG-Anforderung: Was tatsächlich vorgeschrieben ist
Maßgeblich ist das Gebäudeenergiegesetz (GEG) mit Anlage 8 (zu den §§ 69 und 70). Sie legt Mindestdämmdicken für Wärmeverteilungs- und Warmwasserleitungen fest, jeweils bezogen auf einen Bezugswert der Wärmeleitfähigkeit von λ = 0,035 W/(m·K):
| Innendurchmesser (DN) | Mindestdicke der Dämmschicht |
|---|---|
| bis 22 mm | 20 mm |
| über 22 bis 35 mm | 30 mm |
| über 35 bis 100 mm | gleich dem Innendurchmesser |
| über 100 mm | 100 mm |
Diese Werte sind der Grundwert – in der Praxis spricht man von „100 %". Je nach Einbausituation wird davon abgewichen: verdoppelt (200 %) oder halbiert (50 %).
Wichtig zum Verständnis: Die Prozentangabe bezieht sich auf den Grundwert aus der Tabelle oben, nicht auf den Rohrdurchmesser. Nur im Bereich DN 35 bis 100 fallen beide zufällig zusammen. Bei DN 22 bedeutet „100 %" eben 20 mm und nicht 22 mm – ein Missverständnis, das in Ausschreibungen regelmäßig zu falschen Positionen führt.
Welche Dämmstärke an welchem Einbauort?
Die folgende Übersicht ordnet die häufigsten Einbausituationen den Anforderungen aus Anlage 8 zu:
| Einbausituation | Heizungsleitungen | Trinkwasser warm (PWH) |
|---|---|---|
| an Außenluft grenzend | 200 % | 200 % |
| in frei belüfteten Tiefgaragen | 200 % | 200 % |
| in unbeheizten, ungedämmten Dachräumen | 200 % | 200 % |
| in unbeheizten Räumen und Kellerräumen | 100 % | 100 % |
| in Außenbauteilen (Wände, Decken) | 100 % | 100 % |
| in Bauteilen zwischen unbeheiztem und beheiztem Raum | 100 % | 100 % |
| in Schächten und Kanälen | 100 % | 100 % |
| Verteilleitungen für mehrere unterschiedliche Nutzer | 100 % | 100 % |
| im Fußboden gegen Erdreich verlegt | 100 % | 100 % |
| in Bauteilen zwischen beheizten Räumen verschiedener Nutzer | 50 % | 100 % |
| in Wand- und Deckendurchbrüchen (Abschottungsbereich) | 50 % | 50 % |
| im Kreuzungsbereich von Leitungen | 50 % | 50 % |
| an Leitungsverbindungsstellen | 50 % | 50 % |
| an zentralen Leitungsverteilern | 50 % | 50 % |
| an Armaturen | 50 % | 50 % |
| im Fußbodenaufbau (auf der Rohdecke, unter Estrich) | 6 mm | 100 % |
| in beheizten Räumen eines Nutzers, absperrbar | keine Anforderung | nicht relevant |
Die 50-%-Reduzierung für Wärmeverteilungsleitungen zwischen beheizten Räumen verschiedener Nutzer gilt für Leitungen, die nach dem 31. Januar 2002 verlegt wurden. Von der Nachrüstpflicht ausgenommen sind Gebäude mit höchstens zwei Wohneinheiten, von denen der Eigentümer eine am 1. Februar 2002 selbst bewohnt hat.
Und für Kälte? Für Kälteverteilungs- und Kaltwasserleitungen fordert das GEG deutlich weniger: 9 mm bis DN 22, 19 mm darüber, bezogen auf 10 °C Medientemperatur und ebenfalls λ = 0,035 W/(m·K). Achtung: Der gesetzliche Mindestwert ist bei Kälteanwendungen fast nie der technisch richtige Wert – dazu unten mehr.
Umrechnung bei abweichendem Lambda
Die Tabelle nennt Dicken für λ = 0,035 W/(m·K). Ein Material mit besserer Wärmeleitfähigkeit darf dünner ausgeführt werden, ein schlechteres muss dicker sein. Die Umrechnung erfolgt nach den anerkannten Regeln der Technik, praktisch über den Wärmedurchgang der Dämmschicht.
Wichtig für die Kalkulation: Der λ-Wert von Mineralwolle ist temperaturabhängig. Datenblätter geben deshalb Kurven oder mehrere Werte an – etwa bei 10 °C, 50 °C und 100 °C. Wer mit dem 10-°C-Wert rechnet, die Leitung aber mit 70 °C Vorlauf betreibt, rechnet sich die Dämmung schön. Immer mit dem Wert bei Betriebstemperatur arbeiten.
Materialwahl: Steinwolle oder Kautschuk?

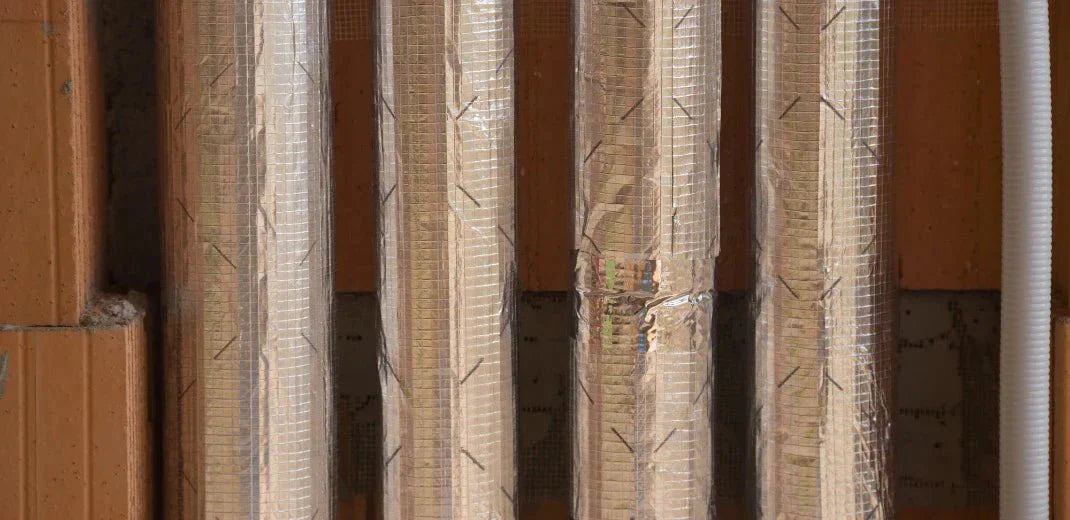

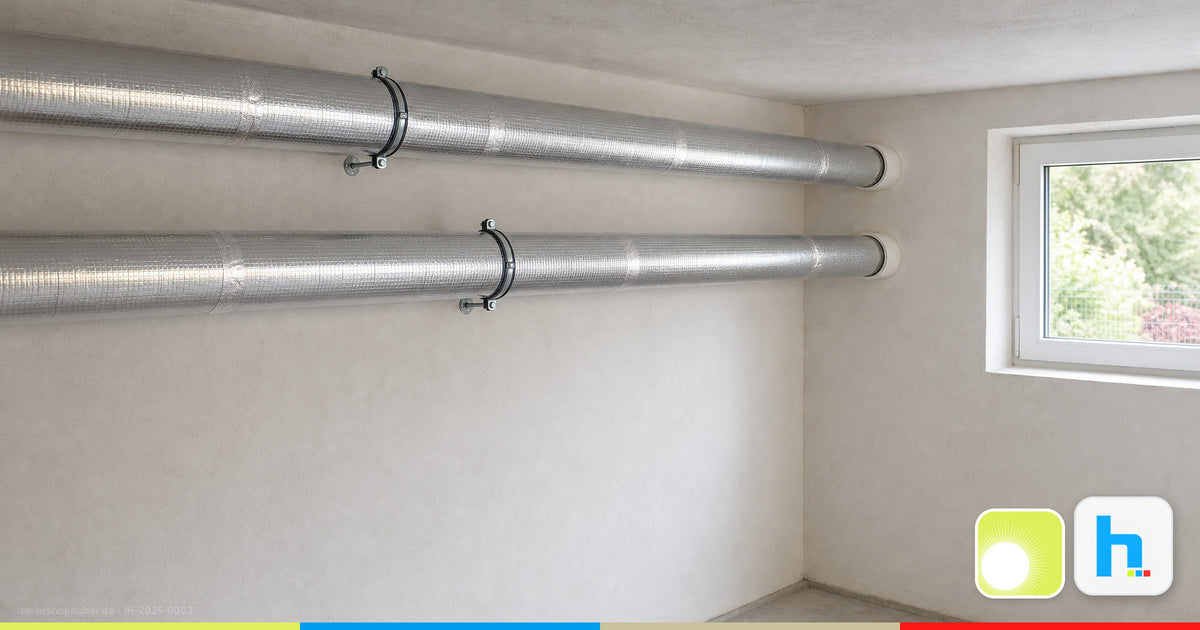

Steinwoll-Rohrschalen – etwa aus der Rohrschalen-Kategorie – sind der Standard für Heizung, Warmwasser und Prozesswärme. Sie sind nichtbrennbar, formstabil und decken hohe Temperaturbereiche ab. Konzentrisch gewickelte Schalen wie die ROCKWOOL RS800 oder die ISOVER Protect sind einseitig geschlitzt, lassen sich also ohne Demontage der Leitung aufklappen. Die Alukaschierung mit Selbstklebelasche dient als Oberflächenschutz und erleichtert die saubere Verarbeitung.
Geschlossenzellige Elastomerschäume (Kautschuk, z. B. Armaflex) spielen ihre Stärke dort aus, wo Feuchtigkeit ins Spiel kommt. Ihr hoher Wasserdampfdiffusionswiderstand macht sie zum Standardmaterial für Kälte- und Klimaanwendungen. Dafür sind sie brennbar eingestuft und in der Temperaturbeständigkeit begrenzt – Hochtemperatur-Varianten reichen typischerweise bis rund +150 °C und werden vor allem in Solarkreisen eingesetzt.
Die Faustregel: warm und heiß → Mineralwolle, kalt und feucht → geschlossenzellig.
Kältedämmung ist kein Sonderfall der Wärmedämmung
Bei Kaltwasser- und Kälteleitungen geht es nicht primär um Energieverlust, sondern um Tauwasser. Fällt die Oberflächentemperatur der Dämmung unter den Taupunkt der Raumluft, kondensiert Wasser – auf Dauer bedeutet das Korrosion unter der Dämmung und Schimmel.
Daraus folgen drei Regeln, die über die GEG-Mindestwerte hinausgehen:
- Die Dämmdicke wird über die Taupunktberechnung ermittelt, nicht über die Tabelle. Bei hoher Raumluftfeuchte kann das ein Vielfaches der 9 bzw. 19 mm bedeuten.
- Die Dampfsperre muss durchgängig sein. Jede Naht, jede Stoßstelle und jeder Anschluss an Armaturen und Aufhängungen wird vollflächig verklebt.
- Wird Mineralwolle eingesetzt, braucht sie eine dafür ausgelegte Kaschierung. Produkte wie ROCKWOOL TECLIT PS Cold sind genau dafür konzipiert; eine normale alukaschierte Heizungsschale ist es nicht.
Montage: die vier häufigsten Mängel
Offene Stöße. Schalen stumpf aneinanderstoßen, keine Lücke, und die Längsnaht mit der Selbstklebelasche schließen. Jeder offene Stoß ist eine Wärmebrücke – bei Kälte zusätzlich eine Kondensationsstelle.
Versetzte Längsnähte. Bei zweilagiger Dämmung die Nähte der zweiten Lage um mindestens 90° gegen die erste versetzen.
Ungedämmte Armaturen. Ventile, Flansche und Pumpengehäuse sind ebenfalls dämmpflichtig. Eine ungedämmte Armatur DN 50 entspricht überschlägig mehreren Metern ungedämmter Leitung.
Zusammengepresste Dämmung an Rohrschellen. Dämmung, die an der Aufhängung zusammengedrückt wird, verliert genau dort ihre Wirkung. Druckfeste Rohrträger oder Dämmelemente einplanen.
Kurz zusammengefasst
- GEG Anlage 8 gibt die Mindestdicke vor – 50 % bei Durchbrüchen, Kreuzungen und Armaturen, 200 % an Außenluft.
- Die Prozentangabe bezieht sich auf den Tabellenwert, nicht auf den Rohrdurchmesser.
- Die Tabelle gilt für λ = 0,035 W/(m·K); bei anderen Materialien umrechnen und den λ-Wert bei Betriebstemperatur verwenden.
- Warm/heiß: Steinwolle. Kalt/feucht: geschlossenzellig oder Mineralwolle mit Kälte-Kaschierung.
- Bei Kälte entscheidet der Taupunkt, nicht die GEG-Tabelle.
- Der größte vermeidbare Verlust sitzt in ungedämmten Armaturen und gequetschter Dämmung an Schellen.
FAQ
Muss ich bestehende Leitungen nachdämmen? Für zugängliche Wärmeverteilungs- und Warmwasserleitungen in unbeheizten Räumen besteht nach GEG eine Nachrüstpflicht. Der konkrete Umfang hängt vom Gebäude und vom Verlegedatum ab – im Zweifelsfall den Energieberater oder Bezirksschornsteinfeger einbinden.
Alukaschiert oder unkaschiert? Alukaschiert überall dort, wo die Dämmung sichtbar bleibt und eine schnelle, saubere Oberfläche gefragt ist. Unkaschiert, wenn ohnehin ein Blechmantel oder eine PVC-Ummantelung darüber kommt.
Was ist mit Brandschutzanforderungen? Sobald die Leitung eine Brandwand oder Geschossdecke durchdringt, gelten eigene Regeln. Dafür braucht es geprüfte Abschottungssysteme – siehe unsere Brandschutz-Kategorie.
