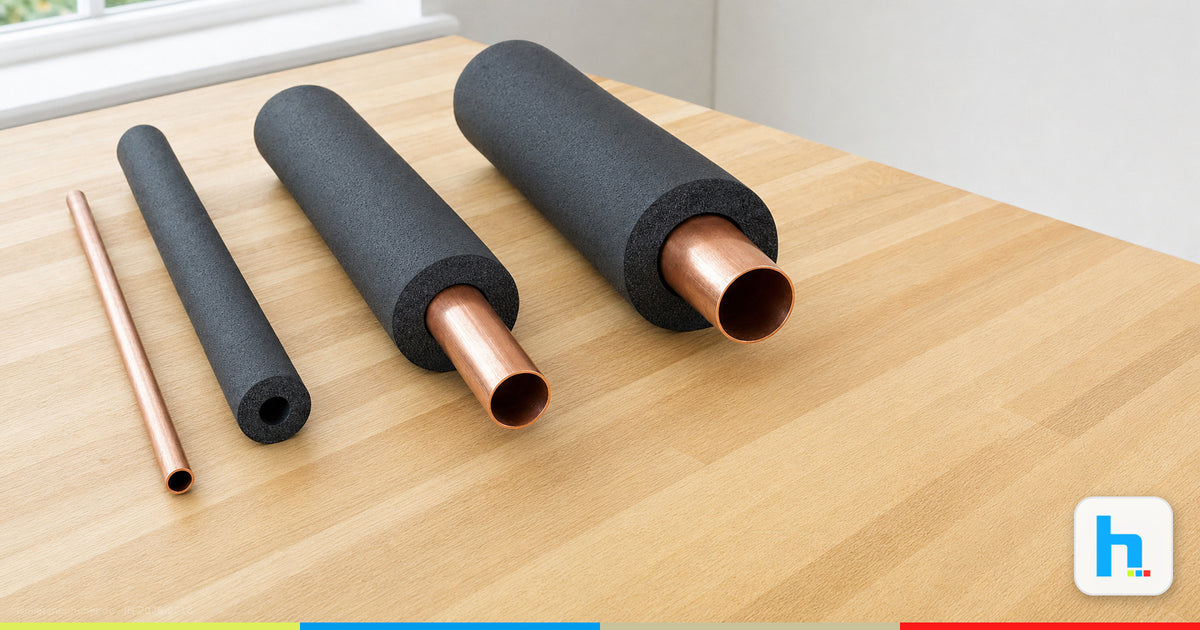

Die passende Rohrisolierung zu finden, scheitert selten am Material, sondern meist an der Größe. Eine Schale, die zu weit ist, rutscht und lässt Luft an die Leitung. Eine zu enge Schale reißt an der Naht auf. Dazu kommt, dass Kupfer, Stahl und Kunststoff unterschiedlich bezeichnet werden. Dieser Ratgeber zeigt, wie Sie den Rohrdurchmesser sicher bestimmen, wie die Größenangaben im Shop zu lesen sind und welche Dämmdicke Sie wählen sollten.
Rohr dämmen? Passende Größe in 3 Schritten finden
Produktart wählen, Rohr-Außendurchmesser und Dämmstärke angeben – der Rohr-Maßfinder zeigt Ihnen sofort die passenden Artikel mit Preis.
Das Prinzip: Innenmaß der Dämmung = Außenmaß des Rohres
Rohrschalen und Dämmschläuche werden nach dem Außendurchmesser des Rohres ausgewählt, auf das sie passen. Eine Dämmung „für 22 mm“ hat innen also eine Öffnung für ein Rohr mit 22 mm Außendurchmesser. Die Wandstärke des Rohres und sein Innendurchmesser spielen für die Passform keine Rolle.
Die zweite Zahl ist die Dämmdicke, also wie stark das Material rund um das Rohr ist. Im Shop stehen deshalb meist zwei Werte nebeneinander:
| Angabe im Shop | Bedeutung |
|---|---|
| RS800 Einzelschale 22 / 20 | Rohraußendurchmesser 22 mm, Dämmdicke 20 mm |
| Kautschuk-Schlauch 22/12 mm | Rohraußendurchmesser 22 mm, Dämmdicke 12 mm |
| AF4 15/17,0 mm | Rohraußendurchmesser 15 mm, Dämmdicke 17 mm |
So messen Sie den Rohrdurchmesser
1. Aufdruck suchen. Kupferrohre tragen oft eine Beschriftung wie „22 × 1“. Die erste Zahl ist der Außendurchmesser in Millimetern, die zweite die Wandstärke. Bei Kunststoff- und Verbundrohren steht die Größe ebenfalls häufig auf dem Rohr, zum Beispiel „16 × 2“.
2. Mit dem Messschieber messen. Am genauesten ist ein Messschieber, quer über das blanke Rohr angesetzt. Messen Sie an einer geraden Stelle, nicht an Fittings oder Schellen.
3. Umfang messen, wenn das Rohr an der Wand liegt. Legen Sie eine Schnur oder ein Maßband einmal straff um das Rohr und teilen Sie den Umfang durch 3,14. Beispiel: 69 mm Umfang ÷ 3,14 ≈ 22 mm Außendurchmesser.
4. Alte Dämmung vorher entfernen. Gemessen wird immer das Rohr selbst. Wer über eine vorhandene Dämmung misst, bestellt viel zu groß.
Maß ermittelt? Mit dem gemessenen Außendurchmesser finden Sie im Rohr-Maßfinder direkt die passende Rohrschale oder den passenden Schlauch.
Typische Rohrgrößen in der Haustechnik
Die folgenden Werte helfen, ein gemessenes Maß einzuordnen. Kleine Abweichungen entstehen durch Beschichtung oder Messtoleranz.
| Rohrart | Übliche Außendurchmesser |
|---|---|
| Kupferrohr (Heizung, Trinkwasser) | 10, 12, 15, 18, 22, 28, 35, 42, 54 mm |
| Mehrschicht-Verbundrohr | z. B. 16, 20, 26, 32 mm |
| Stahl-Gewinderohr | siehe Tabelle unten |
Bei Stahlrohren ist die Zollangabe nur ein Name, kein Maß. Ein „½-Zoll-Rohr“ misst außen nicht 12,7 mm, sondern rund 21 mm:
| Zollangabe | Nennweite | Außendurchmesser |
|---|---|---|
| ⅜" | DN 10 | 17,2 mm |
| ½" | DN 15 | 21,3 mm |
| ¾" | DN 20 | 26,9 mm |
| 1" | DN 25 | 33,7 mm |
| 1¼" | DN 32 | 42,4 mm |
| 1½" | DN 40 | 48,3 mm |
| 2" | DN 50 | 60,3 mm |
Die Dämmschläuche im Shop gibt es deshalb auch in Größen wie 42, 48 oder 60 mm, die zu Stahlrohren passen. Liegt Ihr Messwert zwischen zwei angebotenen Größen, fragen Sie vor der Bestellung kurz nach, welche Größe der Hersteller für dieses Rohr vorsieht.
Die richtige Dämmdicke wählen
Die Größe sorgt für die Passform, die Dämmdicke für die Wirkung. Für Heizungs- und Warmwasserleitungen in unbeheizten Räumen gibt das Gebäudemodernisierungsgesetz (GModG, früher GEG) Mindestdicken vor. Bei einem Dämmstoff mit λ = 0,035 W/(m·K) gilt vereinfacht: bis 22 mm Rohr-Innendurchmesser 20 mm Dämmung, über 22 bis 35 mm Innendurchmesser 30 mm Dämmung. Die vollständige Tabelle und alle Ausnahmen stehen im Ratgeber Rohrdämmung nach dem GModG.
Wichtig dabei: Die Pflicht-Tabelle richtet sich nach dem Innendurchmesser des Rohres, die Passform der Dämmung nach dem Außendurchmesser. Für ein übliches 22 × 1-Kupferrohr (innen 20 mm) ergibt sich so eine Schale „22 / 20“, zum Beispiel die ROCKWOOL RS800 Rohrschale.
Bei Kautschuk-Schläuchen sind die Standarddicken oft geringer als die Tabellenwerte. Ob ein dünnerer Schlauch wegen seines besseren λ-Werts trotzdem ausreicht, lässt sich nur mit der Dickentabelle des Herstellers belegen. Für Kaltwasser- und Kälteleitungen gelten andere Maßstäbe: Dort geht es um Tauwasser, siehe Kältedämmung: Tauwasser vermeiden.
Welche Dämmung für welche Leitung?
- Gerade Heizungsleitungen im Keller: alukaschierte Mineralwolle-Rohrschalen. Mehr dazu im Ratgeber Heizungsrohre im Keller dämmen.
- Bögen, Abzweige, enge Stellen: flexible Kautschuk-Schläuche, geschlossen für neue Leitungen oder geschlitzt und selbstklebend für bereits montierte Rohre. Den Unterschied erklärt Schlauchisolierung: geschlitzt oder geschlossen?
- Leitungen in unbeheizten Bereichen mit Frostgefahr: dicke, geschlossenzellige Dämmung, oft zusammen mit einer Begleitheizung. Siehe Wasserleitung frostsicher dämmen.
Menge berechnen
Rohrschalen werden meist in 1-Meter-Stücken verkauft, Kautschuk-Schläuche in 2-Meter-Stücken. Messen Sie die Leitungslänge, teilen Sie durch die Stücklänge und runden Sie auf. Rechnen Sie für Bögen, T-Stücke und Verschnitt rund 10 % dazu. Für Bögen gibt es bei Kautschuk auch fertige 90°-Formteile.
Die häufigsten Fehler bei der Größenwahl
- Zollmaß als Millimeter gelesen. Ein ½"-Stahlrohr braucht eine Dämmung für rund 21 mm, nicht für 12 oder 15 mm.
- Über der alten Dämmung gemessen. Ergebnis: viel zu große Schalen.
- Innen- und Außendurchmesser verwechselt. Für die Passform zählt außen, für die Pflicht-Dämmdicke innen.
- Nur auf die Passform geachtet. Eine passende, aber zu dünne Dämmung erfüllt die Anforderungen oft nicht.
Checkliste vor der Bestellung
- ☐ Rohrart bestimmt (Kupfer, Stahl, Kunststoff/Verbund)
- ☐ Außendurchmesser gemessen oder vom Aufdruck abgelesen
- ☐ Dämmdicke nach Einsatzort festgelegt (Heizung, Warmwasser, Kaltwasser, Frostschutz)
- ☐ Leitungslänge plus rund 10 % Reserve
- ☐ Bögen, T-Stücke und Armaturen gezählt
- ☐ Passendes Klebeband bzw. Kleber eingeplant
Häufige Fragen
Was bedeutet 22/20 bei einer Rohrschale?
Die erste Zahl ist der Außendurchmesser des Rohres in Millimetern, auf das die Schale passt, die zweite die Dämmdicke. 22/20 passt also auf ein 22-mm-Rohr und hat 20 mm Dämmung.
Welche Dämmung passt auf ein ½-Zoll-Rohr?
Ein ½"-Stahlrohr hat außen rund 21,3 mm. Sie brauchen daher eine Dämmung für diesen Außendurchmesser, nicht für 12,7 mm. Welche angebotene Größe genau passt, steht in der Größentabelle des Herstellers.
Darf die Dämmung etwas größer sein als das Rohr?
Sie soll eng anliegen. Ein Luftspalt verschlechtert die Wirkung, und die Dämmung rutscht. Wählen Sie die Größe, die dem gemessenen Außendurchmesser entspricht.
Wie messe ich ein Rohr, das direkt an der Wand liegt?
Mit einer Schnur den Umfang messen und durch 3,14 teilen. Bei sehr wenig Platz hilft auch ein Messschieber mit langen Schenkeln.
Kurz zusammengefasst
Die Größe einer Rohrisolierung richtet sich nach dem Außendurchmesser des Rohres, die Dämmdicke nach Einsatzort und Vorschrift. Wer sauber misst, Zollmaße richtig umrechnet und die Dicke passend zur Leitung wählt, bestellt auf Anhieb richtig. Bei Fragen zur Auswahl berät Sie das Team von Isoliershop Huber telefonisch unter 02365 / 83111.
